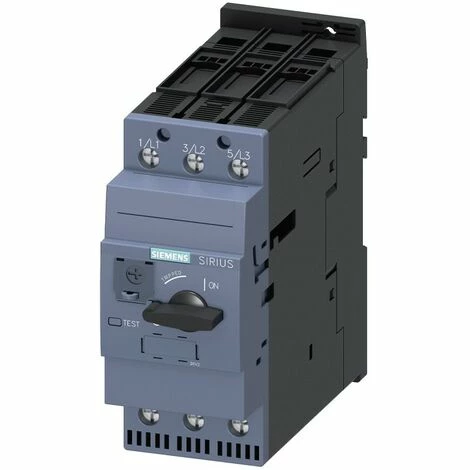

Siemens S3 Motorschutzschalter 80-100A 65KA 3RV20414MA10

Eigenschaften

• Breite: 7.0
• Höhe: 16.5
• Gewicht: 0.025
• Elektrische spannung: 690.0
• Stromstärke: 100.0
• Form: Punkt
• Schutzklasse: 20
• Stromversorgung: Mit Kabel
• Art der Befestigung/ Verlegung: Schrauben
• Garantie: 0.0
• Art der elektroInstallation: DIN-Schiene
• Strom: AC

Siemens-Motorschutzschalter mit den folgenden Merkmalen:

• Isolationsspannung bei Verschmutzungsgrad 3 mit AC-Nennwert 690 V
• Bemessungs-Stoßspannung 6 kV
• Nennbetriebsspannung 690 V
• Betriebsstrom Nennwert 100A
• Einstellbarer Auslösewert für stromabhängigen Überlastauslösestrom 80 … 100A
• Kurzschlussausschaltvermögen (Ics) bei AC 65 kA
• 3 Pole
• 2,5 Module

Der Motorschutzschalter wird auf dem Versorgungskabel des Motors installiert. Wenn der Motor aufgrund einer mechanischen Einwirkung oder (in Dreiphasensystemen) aufgrund des Fehlens einer Phase anhält, erkennt er eine übermäßige Absorption und unterbricht automatisch die elektrische Energie, wodurch die Unversehrtheit des Motors gewährleistet wird.

Merkmale:

• Siemens-Reihe
• Isolationsspannung bei Verschmutzungsgrad 3 mit AC-Nennwert 690 V
• Bemessungs-Stoßspannung 6 kV
• Nennbetriebsspannung 690 V
• Nennwert der Betriebsfrequenz 50/60 Hz
• Betriebsstrom Nennwert 100A
• Auslösewert einstellbar für stromabhängigen Überlastauslösestrom 80 … 100A
• Verlustleistung bei AC-Nennstromwert im warmen Zustand 44W – in AC im warmen Zustand pro Pol 14,7W
• Baugröße S3
• Schockfestigkeit nach IEC 60068-2-27 25g / 11 ms
• Mechanische Lebensdauer (Schaltspiele) der Hauptkontakte typ. 100.000 – der Hilfskontakte typ. 100.000
• Aufstellhöhe für Höhe über dem Meeresspiegel max. 2000 m
• Umgebungstemperatur bei Betrieb -20/+60 °C – bei Lagerung -50/+80 °C – bei Transport -50/+80 °C
• Temperaturkompensation -20 … +60 °C
• Relative Luftfeuchtigkeit während des Betriebs 10 … 95 %
• 3 Pole
• 2, 5 Module
• Betriebskurzschlussausschaltvermögen (Ics) bei AC 65 kA
• Schutzart an der Vorderseite IP20
• Beliebige Einbaulage
• Typ der Befestigungsschraube und Schnappbefestigung auf 35 mm DIN-Schiene
• Höhe 165 mm
• Breite 70 mm Tiefe 176 mm
• Tiefe 176 mm
• Anzugsdrehmoment für Hauptkontakte mit Schraubklemmen 0,8 … 1,2 Nm
• Ausführung des Schraubendreherschaftes Durchmesser 5…6 mm
• Schraubendreher-Spitzengröße Pozidriv 2

• Art : Motorschutz
• Module : 2.5
• Pole : 3P
• Sperrstärke : 65KA
• Ampere : 80-100A
