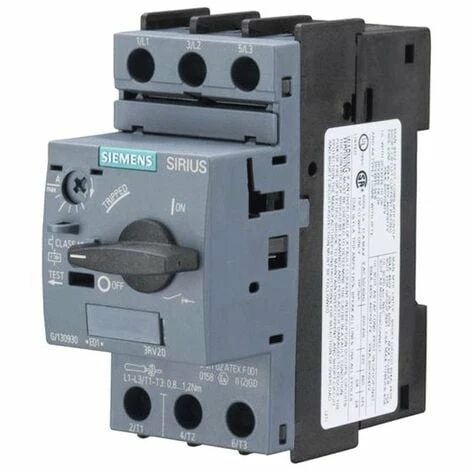

Siemens Motorschutzschalter Für S00 Serie 7-10A 3RV20111JA10

Eigenschaften

• Breite: 4.5
• Höhe: 9.7
• Gewicht: 0.025
• Elektrische spannung: 690.0
• Stromstärke: 10.0
• Form: Punkt
• Schutzklasse: 20
• Stromversorgung: Mit Kabel
• Art der Befestigung/ Verlegung: Schrauben
• Schaltleistung, Schaltkraft: 100.0
• Garantie: 1.0
• Art der elektroInstallation: DIN-Schiene
• Strom: AC

Siemens-Motorschutzschalter mit den folgenden Eigenschaften:

• Isolationsspannung bei Verschmutzungsgrad 3 mit AC-Nennwert 690 V
• Bemessungs-Stoßspannung 6 kV
• Nennbetriebsspannung 690 V
• Betriebsstrom Nennwert 10A
• Einstellbarer Auslösewert für stromabhängigen Überlastauslösestrom 7 … 10A
• Kurzschlussausschaltvermögen (Ics) bei AC 100 kA
• 3 Pole
• 2,5 Module

Der Motorschutzschalter wird auf dem Versorgungskabel des Motors installiert. Wenn der Motor aufgrund einer mechanischen Einwirkung oder (in Dreiphasensystemen) aufgrund des Fehlens einer Phase anhält, erkennt er eine übermäßige Absorption und unterbricht automatisch die elektrische Energie, wodurch die Unversehrtheit des Motors gewährleistet wird.

Merkmale:

• Siemens-Reihe
• Isolationsspannung bei Verschmutzungsgrad 3 mit AC-Nennwert 690 V
• Bemessungs-Stoßspannung 6 kV
• Nennbetriebsspannung 690 V
• Nennwert der Betriebsfrequenz 50/60 Hz
• Betriebsstrom Nennwert 10A
• Einstellbarer Auslösewert für stromabhängigen Überlastauslösestrom 7 … 10A
• Verlustleistung bei Nennstromwert in AC im warmen Zustand 9,25 W – in AC im warmen Zustand pro Pol 3,1 W
• Entwurfsgröße S00
• Schockfestigkeit nach IEC 60068-2-27 25g / 11 ms
• Mechanische Lebensdauer (Schaltspiele) der Hauptkontakte typ 100.000 – der Hilfskontakte typ 100.000
• Aufstellhöhe für Höhe über dem Meeresspiegel max. 2000 m
• Umgebungstemperatur bei Betrieb -20/+60 °C – bei Lagerung -50/+80 °C – bei Transport -50/+80 °C
• Temperaturkompensation -20 … +60 °C
• Relative Luftfeuchtigkeit während des Betriebs 10 … 95 %
• 3 Pole
• 2, 5 Module
• Betriebskurzschlussausschaltvermögen (Ics) bei AC 100 kA
• Schutzart an der Vorderseite IP20
• Beliebige Einbaulage
• Typ der Befestigungsschraube und Schnappbefestigung auf 35 mm DIN-Schiene
• Höhe 97 mm
• Breite 45 mm Tiefe 97 mm
• Tiefe 97 mm
• Anzugsdrehmoment für Hauptkontakte mit Schraubklemmen 0,8 … 1,2 Nm
• Ausführung des Schraubendreherschaftes Durchmesser 5…6 mm
• Schraubendreher-Spitzengröße Pozidriv 2

• Art : Motorschutz
• Module : 2.5
• Pole : 3P
• Sperrstärke : 100KA
• Ampere : 7-10A
