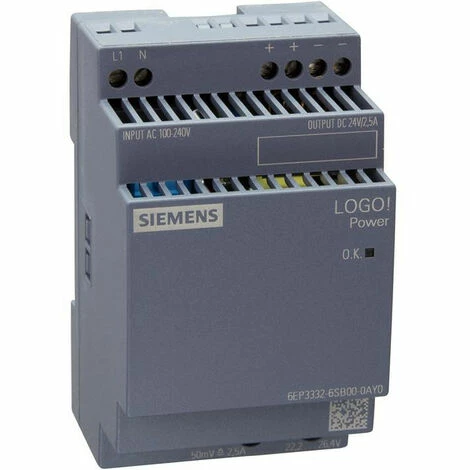

Stabilisierte Spannungsversorgung Siemens LOGO! STROM 24V/2,5A 6EP33326SB000AY0

Eigenschaften

• Breite: 5.4
• Höhe: 9.0

Stabilisierte Spannungsversorgung Siemens LOGO! POWER, mit den folgenden Merkmalen:



• Art des Stromversorgungsnetzes Einphasig AC oder DC
• Eingangsspannung DC 110…300V
• Überspannungsfestigkeit 300 V AC für 1 s
• Betriebszustand des Netzpuffers bei Vin = 187V
• Pufferzeit für den Nennwert des Ausgangsstroms bei Netzausfall 40 ms
• Netzfrequenz: Nennwert 50 Hz, Nennwert 60 Hz
• Netzfrequenz 47…63 Hz
• Eingangsstrom: bei Nenneingangsspannung 120V 1,22A, bei Nenneingangsspannung 230V 0,66A
• Einschaltstrombegrenzung bei 25 °C maximal: 52A
• Maximaler I2t-Wert 3 A²-s
• Schutzart: mit interner Sicherung

Sonstige technische Merkmale:

• Gewicht: 200 Gramm
• Einstellbare Ausgangsspannung 22.2…26.4V
• Produktfunktion einstellbare Ausgangsspannung Ja
• Art der Einstellung der Ausgangsspannung über Potentiometer
• Anzeigeversion für Normalbetrieb Grüne LED für Ausgangsspannung OK
• Ausgangsspannungsverhalten beim Einschalten: Kein Überschwingen von Vout (Softstart)
• Maximale Reaktionszeit 0,5 s
• Überspannungsschutzausführung Ja, gemäß EN 60950-1
• Ansprechwert Strombegrenzung typisch 3,2 A
• Kurzschlussfeste Ausgangseigenschaften Ja
• Kurzschlussschutzausführung Konstante Stromkennlinie
• Effektivwert des Dauerkurzschlussstroms: maximal 3,2A



AC-Versorgungsspannung

• Minimaler Nennwert 100V
• Maximaler Nennwert 240V
• Anfangswert 85V
• Skalenendwert 264V



Absicherungsart: mit interner Sicherung – im Netzgerät (empfohlener Leitungsschutzschalter: 10A Charakteristik B oder 6A Charakteristik C)





Umgebungstemperaturen:

• Während des Betriebs -25 /+70 °C; mit natürlicher Konvektion
• Während des Transports -40 /+85 °C
• Während der Lagerung -40 /+85 °C
• Umweltklasse nach IEC 60721 Klimaklasse 3K3, 5 … 95% nicht kondensierend



Sicherheit:

• Galvanische Isolierung zwischen Eingang und Ausgang Ja
• Galvanische Trennung Sicherheitsausgangsspannung Uout nach EN 60950-1 und EN 50178
• Schutzklasse der Betriebsmittel Klasse II (ohne Schutzleiter)
• Schutzart: IP20



Abmessungen und Abstände

• Gehäusebreite 54 mm
• Höhe des Gehäuses 90 mm
• Gehäusetiefe 53 mm



Erforderliche Abstände

• oben 20 mm
• Boden 20 mm
• links 0 mm
• rechts 0 mm

• Art : Netzteile
