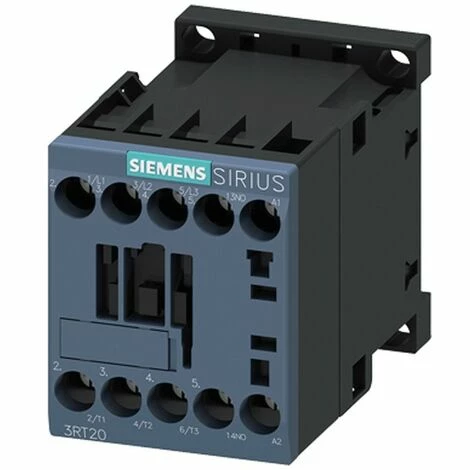

Siemens Schütz 3-polig 9A S00 1NA 110VAC 3RT20161AF01

Eigenschaften

• Breite: 4.5
• Höhe: 5.8
• Leistung: 4000.0
• Elektrische spannung: 110.0
• Stromstärke: 9.0
• Farbe: Schwarz
• Schutzklasse: 20
• Art der Befestigung/ Verlegung: Einrasten
• Einsatzbereich: Eingang
• Strom: AC
• Art des Kontakts: Normalerweise Geöffnet
• Art der elektroInstallation: DIN-Schiene
• Art der elektrischen Anschlüsse: DIN

Siemens Leistungsschütz, Baugröße S00, mit folgenden Eigenschaften:

• Steuerspannung 110VAC
• Max. zulässige Spannung zur sicheren Trennung von Spule und Hauptkontakten 400VAC
• Steh-Stoßspannung des Hauptstromkreises Nennwert 6 kV – des Hilfsstromkreises Nennwert 6 kV
• Betriebsspannung bei AC-3 max. Nennwert 690 V
• Anzahl der Pole pro Hauptstromkreis 3
• Anzahl der Schließer für Hauptkontakte 3
• Anzahl der Schließer für Hilfskontakte mit sofortiger Schaltung 1
• DIN-Anschluss (universell für jede auf dem Markt befindliche Schalttafel)
• Leerlauf-Schalthäufigkeit bei AC 10 000 1/h
• Betriebsstrom 9 Ampere
• 3 Pole

Ein Schütz ist ein Gerät zum ferngesteuerten Schließen und Öffnen von Stromkreisen, meist Hochspannungsstromkreisen.

Die Norm CEI 17-3 definiert ein Schütz (Schütz) als ein Gerät, das in der Lage ist, den Strom in einem Stromkreis zu unterbrechen oder herzustellen. Dazu öffnet und schließt das Gerät die Kontaktkanäle zwischen dem System und der Versorgungsstruktur. Kurzum, eine Art Schalter, der für alle Eventualitäten eingesetzt werden kann.

Merkmale:

• Siemens-Baureihe
• Steuerspannung 110VAC
• Max. zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten 400VAC
• Steh-Stoßspannung des Hauptstromkreises Nennwert 6 kV – des Hilfsstromkreises Nennwert 6 kV
• Betriebsspannung bei AC-3 max. Nennwert 690 V
• DIN-Anschluss (universell für jede auf dem Markt befindliche Schalttafel)
• Leerlauf-Schalthäufigkeit bei AC 10 000 1/h
• Betriebsstrom 9 Ampere
• 3 Pole
• Anzahl der Pole pro Hauptstromkreis 3
• Anzahl der Schließer für Hauptkontakte 3
• Anzahl der Schließer für Hilfskontakte mit sofortiger Schaltung 1
• Mechanische Lebensdauer (Schaltspiele) des Schützes typ. 30.000.000, von Schütz mit angebautem Hilfskontaktblock geeignet für Elektronik typ. 5.000.000, von Schütz mit montiertem Hilfskontaktblock typ. 10.000.000
• Einbaulage mit vertikaler Montagefläche drehbar bis +/-180°, mit vertikaler Montagefläche neigbar bis +/- 22,5° nach vorne und hinten
• Typ der Befestigungsschraube und Schnappbefestigung auf 35 mm DIN-Schiene
• Schutzart frontseitig IP20
• Höhe 58 mm
• Höhe 58 mm Breite 45 mm
• Tiefe 73 mm

• Art : Schützen
• Spannung : 110VAC
• Pole : 3P
• Ampere : 9A
