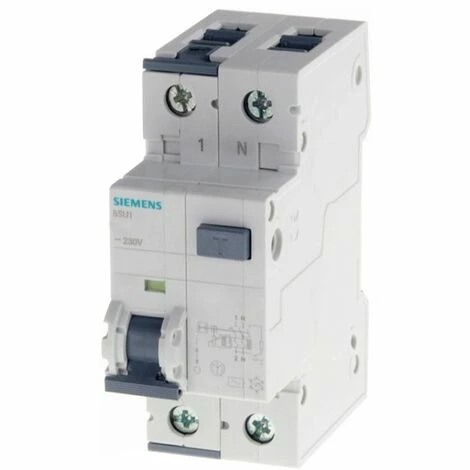

Siemens 6A 6KA 2M Differenzialschutzschalter 5SU13567KK06

Eigenschaften

• Breite: 3.6
• Höhe: 9.0
• Gewicht: 0.269
• Elektrische spannung: 401.0
• Schutzklasse: 20
• Art der Befestigung/ Verlegung: Einbauen
• Schaltleistung, Schaltkraft: 6.0
• Art der elektroInstallation: Einbaubar
• Art der elektrischen Anschlüsse: DIN
• Auslösekennlinie: C
• CSR-Merkmale: Smart
• Stromstärke: 6.0

Siemens Magnetothermischer Differenzialschalter, 2 Module, DIN-Anschluss (universell für jede Schalttafel auf dem Markt), 1P+N, 6 Ampere, Ausschaltvermögen 6kA, Nennspannung 230/240 Vac, Nenndifferenzstrom 30mA, Typ A, Auslösekurve C.

Der thermisch-magnetische Schutzschalter befindet sich neben dem Leitungsschutzschalter und kombiniert magnetischen und thermischen Schutz und unterbricht bei Bedarf den elektrischen Strom.

Der thermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der thermisch-magnetische Differenzialschalter im elektrischen System integriert drei verschiedene Schutzfunktionen:

• die magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen in der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• die Differential die den Probanden vor einem Kriechstrom schützt.

Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in der Hausinstallation eingesetzt.

Die Auslösung des Fehlerstromschutzschalters Typ A ist für sinusförmige Differenzwechselströme und für pulsierende, plötzlich oder langsam ansteigende unidirektionale Differenzströme gewährleistet (CEI EN 61008-1).

Merkmale:

• Siemens-Baureihe
• Spannung Nennbetriebsspannung AC 230/240V Vac
• Strom In 6A
• Ausschaltvermögen Icn 6kA
• Interventionskurve C
• Nenn-Differenzstrom 30 mA
• 2 Module
• 1P+N
• Frequenz der Verwendung 50 Hz
• Art des Differentialschutzes A
• Höhe 90 mm
• Breite 36 mm
• Tiefe 77 mm
• Einbautiefe 70 mm
• Einbaulage nach Wunsch
• Nettogewicht 269 g
• Anzugsdrehmoment 2,5 Nm, max 3 Nm
• Schutzart IP20, zum Einbau in Verteiler, mit angeschlossenen Leitern

• Module : 2
• Pole : 1P+N
• Kurve : C
• Stärke : 6KA
• Art des Schalters : A
• Fehlerstrom : 0.03 A
• Ampere : 6A
• Stromkreisschutz : Thermisch-magnetische Differenzialschalter
