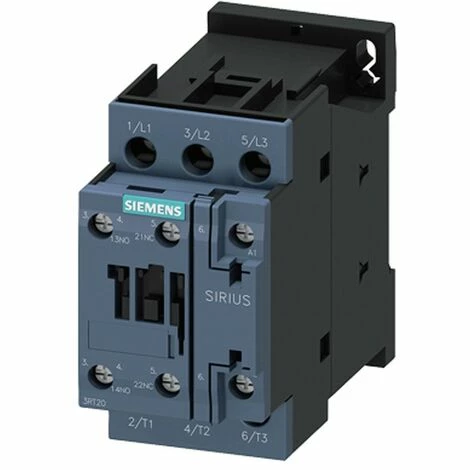

Siemens 3-poliges Schütz 38A S0 1NO+1NC 24VAC 3RT20281AB00

Eigenschaften

• Breite: 4.5
• Höhe: 8.5
• Leistung: 18500.0
• Elektrische spannung: 400.0
• Stromstärke: 38.0
• Material: Kunststoff
• Schutzklasse: 20
• Art der Befestigung/ Verlegung: Schrauben
• Einsatzbereich: Eingang
• Strom: AC
• Garantie: 2.0
• Art des Kontakts: Normalerweise Geöffnet
• Art der elektroInstallation: DIN-Schiene
• Art der elektrischen Anschlüsse: DIN

Siemens Leistungsschütz, Baugröße S0, mit folgenden Eigenschaften:

• Steuerspannung 24 Vac
• Max. zulässige Spannung zur sicheren Trennung von Spule und Hauptkontakten 400 Vac
• Steh-Stoßspannung des Hauptstromkreises Nennwert 6 kV – des Hilfsstromkreises Nennwert 6 kV
• Betriebsspannung bei AC-3 max. Nennwert 690 V
• Anzahl der Pole pro Hauptstromkreis 3
• Anzahl der Schließer für Hauptkontakte 3
• Anzahl der Schließer für Hilfskontakte mit unverzögerter Umschaltung 1
• Anzahl der Öffnerkontakte für Hilfskontakte mit unverzögerter Umschaltung 1
• DIN-Anschluss (universell für jede auf dem Markt befindliche Schalttafel)
• Leerlaufbetriebsfrequenz bei AC 5.000 1/h
• Betriebsstrom 38 Ampere
• 3 Pole

Ein Schütz ist ein Gerät zum ferngesteuerten Schließen und Öffnen von Stromkreisen, meist Hochspannungsstromkreisen.

Die Norm CEI 17-3 definiert ein Schütz (Schütz) als ein Gerät, das in der Lage ist, den Strom in einem Stromkreis zu unterbrechen oder herzustellen. Dazu öffnet und schließt das Gerät die Kontaktkanäle zwischen dem System und der Versorgungsstruktur. Kurzum, eine Art Schalter, der für alle Eventualitäten eingesetzt werden kann.

Merkmale:

• Siemens-Baureihe
• Steuerspannung 24 Vac
• Max. zulässige Spannung für sichere Trennung zwischen Spule und Hauptkontakten 400 Vac
• Steh-Stoßspannung des Hauptstromkreises Nennwert 6 kV – des Hilfsstromkreises Nennwert 6 kV
• Betriebsspannung bei AC- 3 max. Nennwert 690 V
• DIN-Anschluss (universell für jede auf dem Markt befindliche Schalttafel)
• Leerlauf-Schalthäufigkeit bei AC 5.000 1/h
• Betriebsstrom 38 Ampere
• 3 Pole
• Anzahl der Pole pro Hauptstromkreis 3
• Anzahl der Schließer für Hauptkontakte 3
• Anzahl der Schließer für Hilfskontakte mit sofortiger Schaltung 1
• Anzahl der Öffnerkontakte für Hilfskontakte bei sofortiger Schaltung 1
• Mechanische Lebensdauer (Schaltspiele) des Schützes typ. 10.000.000, von Schütz mit montiertem Hilfskontaktblock geeignet für Elektronik typ. 5.000.000, von Schütz mit angebautem Hilfskontaktblock typ. 10.000.000
• Einbaulage mit vertikaler Montagefläche drehbar bis +/-180°, mit vertikaler Montagefläche neigbar bis +/- 22,5° nach vorne und hinten
• Typ der Befestigungsschraube und Schnappbefestigung auf 35 mm DIN-Schiene
• Schutzart frontseitig IP20
• Höhe 85 mm
• Höhe 85 mm Breite 45 mm
• Tiefe 97 mm

• Art : Schützen
• Spannung : 24VAC
• Pole : 3P
• Ampere : 38A
