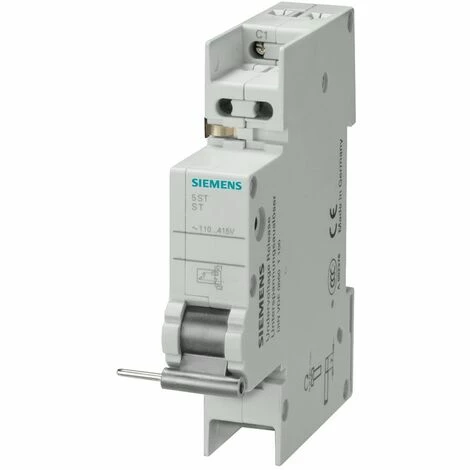

Siemens 24-48 AC/DC Stromspule 1 Modul 5ST3031

Eigenschaften

• Breite: 1.8
• Höhe: 9.0
• Gewicht: 0.09
• Elektrische spannung: 48.0
• Schutzklasse: 20
• Art der Befestigung/ Verlegung: Schrauben
• CSR-Merkmale: Smart

Siemens Stromlanzenspule mit folgenden Merkmalen:

• 1 Modul
• Elektrische Lebensdauer (Schaltspiele) typ 10.000
• Betriebsspannung Nennwert 48 Vac, bei AC Nennwert min 24 Vac, bei AC Nennwert max 48 Vac
• Schutzart IP20
• Anzugsdrehmoment bei Schraubklemmen max. 1 Nm
• Umgebungstemperatur während des Betriebs min -25 °C – max 55 °C
• Umgebungstemperatur während der Lagerung min. zulässige -40 °C – max. zulässige 75 °C

Hilfskontakte sind sekundäre Schaltgeräte, die in Verbindung mit primären Schaltgeräten wie Leistungsschaltern, Relais und Schützen arbeiten. Diese Kontakte sind physisch mit dem Hauptschaltmechanismus verbunden und werden gleichzeitig aktiviert.

Wofür werden sie verwendet? Hilfskontakte werden für verschiedene Funktionen verwendet, z. B. Selbsthaltung, Zustimmung/Sperrung, Signalisierung, Verriegelung.

Der Schalter mit elektronischer Auslösung (auch Wurfspule genannt) ist ein Schalter, der im Fehlerfall durch einen elektromechanischen Aktuator (Öffnungsmagnet) geöffnet wird, der durch ein elektronisches Gerät aktiviert wird, das in der Lage ist, ein Signal zu verarbeiten, das proportional zu dem durch die Leistungskontakte fließenden Strom ist.

Merkmale:

• Siemens-Reihe
• 1 Modul
• Elektrische Lebensdauer (Schaltspiele) typ 10.000
• Betriebsspannung Nennwert 48 Vac, bei AC Nennwert min 24 Vac, bei AC Nennwert max 48 Vac
• Schutzart IP20
• Anschließbarer Leiterquerschnitt min 0,5 mm² – max 2,5 mm²
• Anzugsdrehmoment bei Schraubklemmen max. 1 Nm
• Art der Leiterquerschnitte, die mit AWG 24…12-Leitern angeschlossen werden können

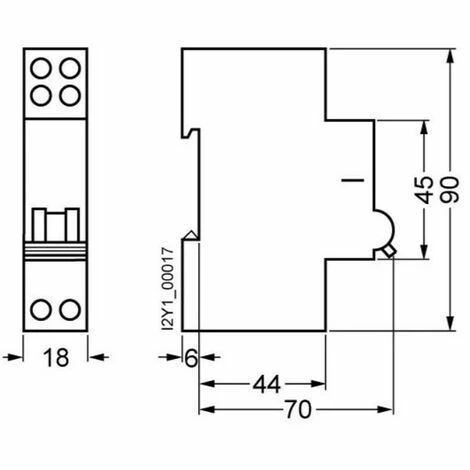

• Höhe 90 mm
• Breite 18 mm
• Tiefe 70 mm
• Nettogewicht 90 g
• Anzahl der Fehlermeldekontaktblöcke 0
• Anzahl der Öffnerkontakte 2
• Anzahl der Schließer 0
• Anzahl der CO-Kontakte 0
• Umgebungstemperatur während des Betriebs min -25 °C – max 55 °C
• Umgebungstemperatur während der Lagerung min. zulässige -40 °C – max. zulässige 75 °C

• Art : Spulen
• Modell : Di Sgancio
