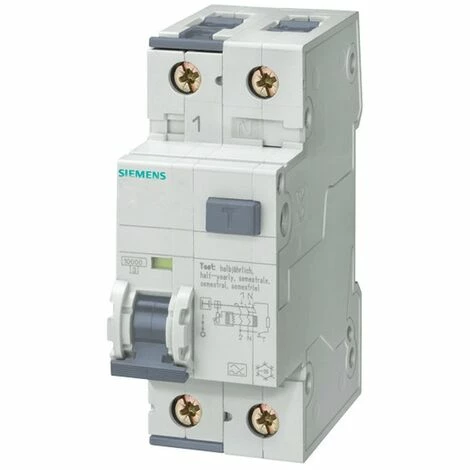

Siemens 10A 10KA 2M Fehlerstromschutzschalter 5SU13541KK10

Siemens magnetothermischer Differenzialschalter, 2 Module, DIN-Anschluss (universell für jede Schalttafel auf dem Markt), 1P+N, 10 Ampere, Ausschaltvermögen 10kA, Nennspannung 230/240 Vac, Nenndifferenzstrom 30mA, Typ AC, Auslösekurve C.

Der thermisch-magnetische Schutzschalter befindet sich neben dem Leitungsschutzschalter und kombiniert magnetischen und thermischen Schutz und unterbricht bei Bedarf den elektrischen Strom.

Der thermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der thermisch-magnetische Differenzialschalter im elektrischen System integriert drei verschiedene Schutzfunktionen:

• die magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen in der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• die Differential die den Probanden vor einem Kriechstrom schützt.

Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in der Hausinstallation eingesetzt.

Bei dem AC-Fehlerstromschutzschalter-Typ ist die Auslösung bei plötzlich oder langsam ansteigenden angelegten sinusförmigen Wechselströmen gewährleistet (CEI EN 61008-1).

Merkmale:

• Siemens-Baureihe
• Nennspannung AC 230/240V Vac
• Strom In 10A
• Ausschaltvermögen Icn 10kA
• Interventionskurve C
• Nenn-Differenzstrom 30 mA
• 2 Module
• 1P+N
• Frequenz der Verwendung 50 Hz
• Schutzart AC-Differential
• Höhe 90 mm
• Breite 36 mm
• Tiefe 77 mm
• Einbautiefe 70 mm
• Einbaulage wahlweise oben oder unten
• Nettogewicht 288 g
• Anzugsdrehmoment 2,5 Nm, max 3 Nm
• Schutzart IP20, für den Einbau im Verteiler, mit angeschlossenen Adern

• Module : 2
• Pole : 1P+N
• Kurve : C
• Stärke : 10KA
• Art des Schalters : AC
• Fehlerstrom : 0.03 A
• Ampere : 10A
• Stromkreisschutz : Thermisch-magnetische Differenzialschalter
